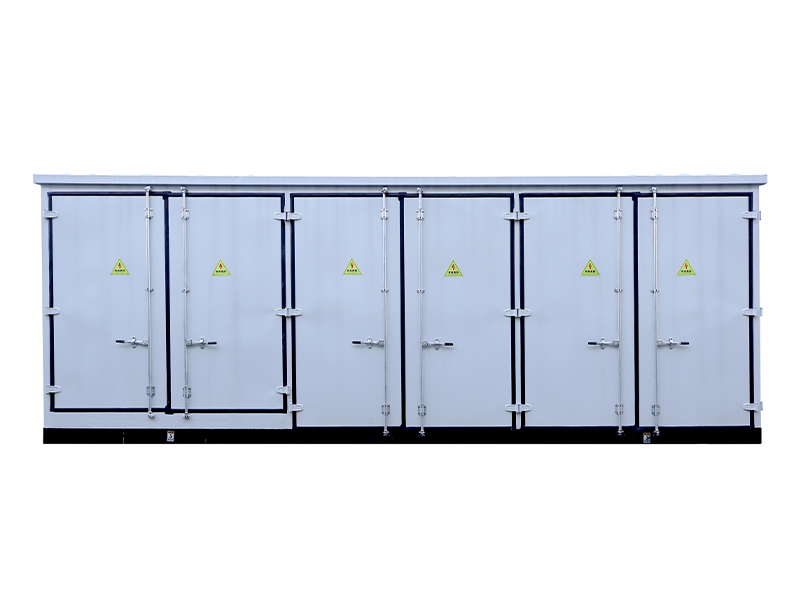

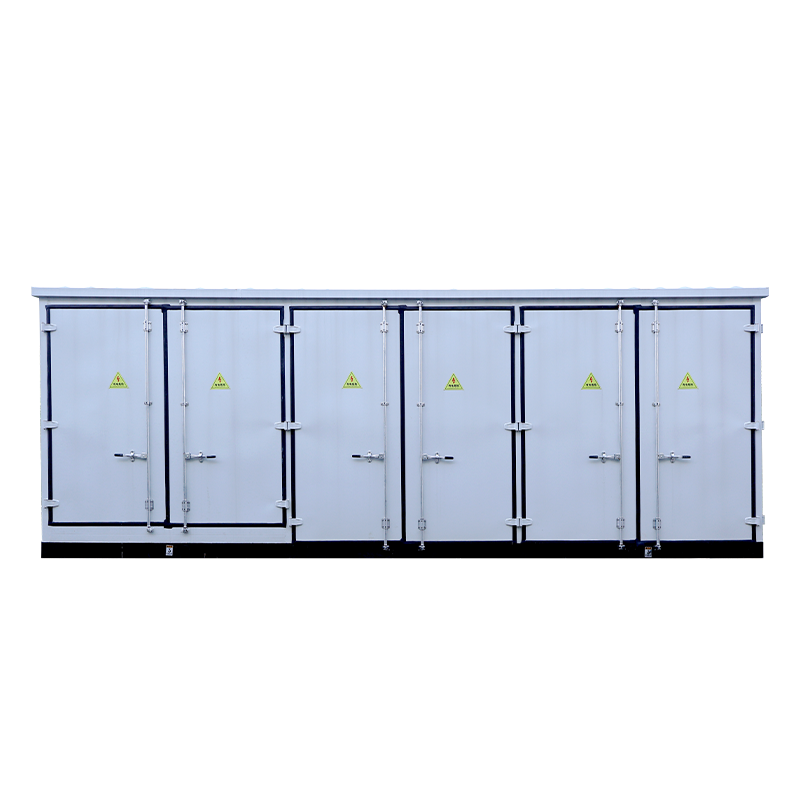

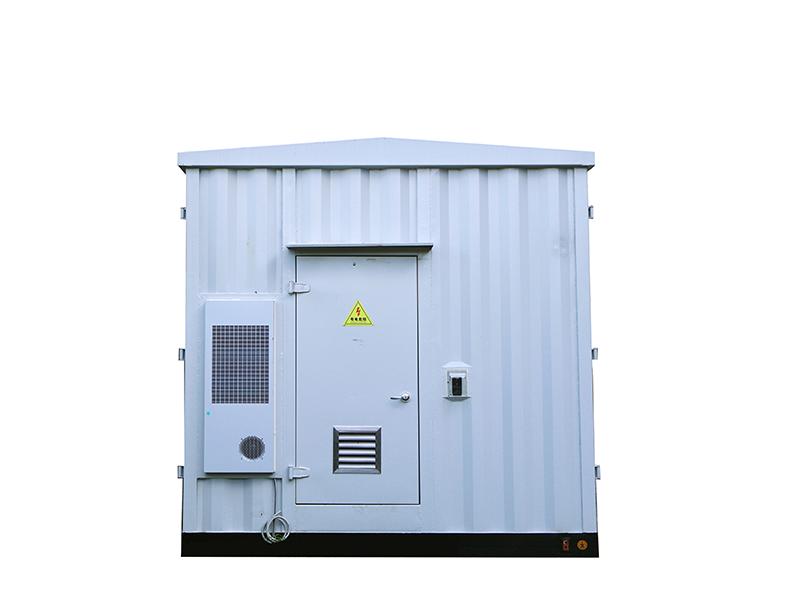

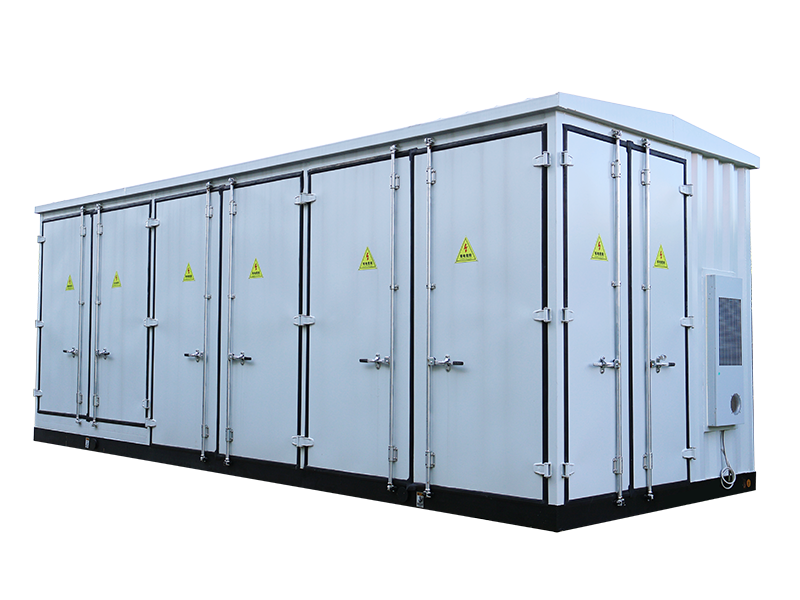

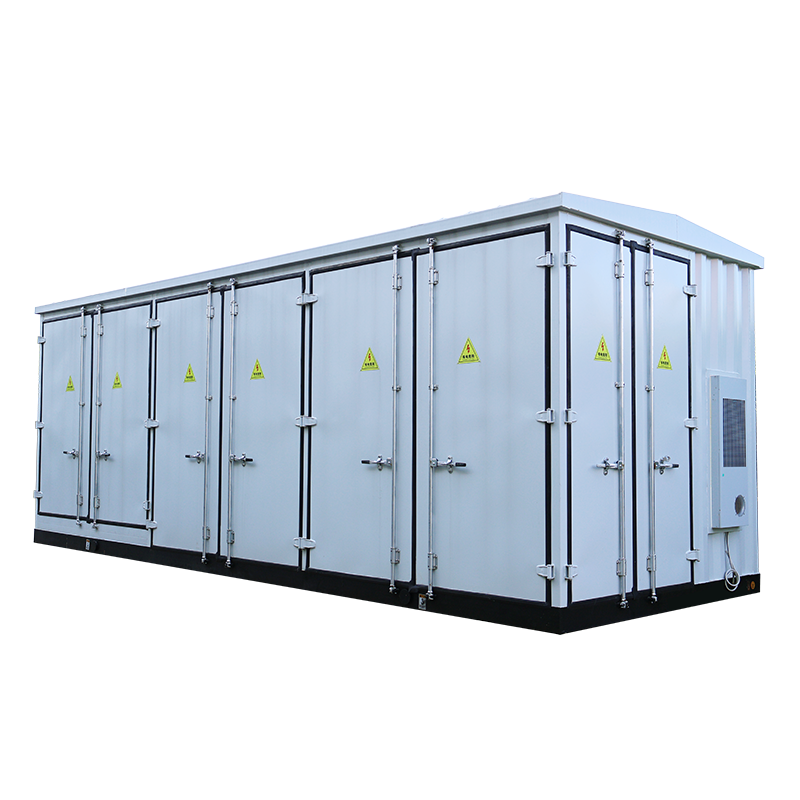

電力預制艙

預制艙是一種新型的建筑方式，通常在工廠內完成箱體制作、相關配線、二次設備安裝調試等工作，然后作為一個整體運送到施工現場，直接與一次設備、土建對接，以便于多種方式裝卸、運輸和設備運行維護的標準工作間。預制艙的應用場景包括商超、居配、新能源等，在新能源應用領域，光伏發電是預制艙變電站的重要應用場景之一。預制艙是大型的箱式變電站，集成了箱變的“預制”等優點。


0771-4800557 產品咨詢

產品詳情

規格參數

一、核心優勢：

快速部署：工廠預裝調試，縮短現場施工周期70%以上；

全環境適應：IP43防護等級，適用-40℃~+50℃、濕度≤95%的惡劣環境；

長壽命設計：主體結構壽命≥20年，防腐性能達40年不生銹。

二、結構設計

1. 艙體結構

框架：優質碳素結構鋼（屈服強度≥235MPa），底架型鋼焊接，整體抗震抗變形；
頂蓋：5%坡度斜頂設計 + 滴水沿，防積水積雪；
門體：外開門（凈寬≥0.9m），配置“推杠式”緊急逃生鎖及泄壓功能（電池艙專用）。

2. 內部布局

分區隔室：鋼板及阻燃隔板分隔設備區、走廊、線纜區；
線纜通道：
- 一次電纜：雙層鍍鋅防火槽（A級耐火）
- 二次線纜：金屬屏蔽槽（抗電磁干擾）；
地板：50mm絕緣膠板 + 底部走線夾層（電池艙適用）。

三、內部標準配置

系統類型配置清單


供配電系統	配電箱（含HM1開孔）、插座、應急電源
環境控制	工業空調（遠程故障告警）、雙排風系統（防爆型，風量≥艙容積/分鐘）
照明系統	LED三防燈（照度≥300lx）、應急照明（自動斷電啟動）
安全防護	煙霧報警器、火災探測系統、手提滅火器、門禁系統
智能化	溫濕度傳感器、遠程監控攝像頭（屏柜前后）、智能輔助控制平臺

四、安全與防護系統

1. 防火防爆

電池艙專用：泄壓門鎖聯動可燃氣體探測器，強制通風防氣流短路；
通用要求：火災時自動切斷空調/通風，啟動機械排煙（符合GB50016）。

2. 接地與防雷

整體接地裝置（含非電部分），接地標識醒目；
線纜入口采用密封膠圈+防火封堵（GB23864-2009）。

3. 應急措施

緊急逃生門鎖+聲光出口指示；
防爆照明開關（電池艙）

五、安裝與運維

1. 運輸與安裝

運輸時屏柜加裝活動固定架，防止位移損傷；
艙底預設電纜溝下入孔（≥600mm×600mm），蓋板鉸鏈固定。

2. 運維要求

日常：清洗防塵網，檢查密封膠條（5年更換）；
檢修：走廊寬度≥0.9m，照明支持全艙斷電檢修

技術參數

類別	參數內容
基本參數	尺寸：標準6m/12m集裝箱規格（可定制）額定電壓：10kV~35kV 結構荷載：頂部≥0.85kN/m2，抗震8級（水平0.3g，垂直0.15g）
環境參數	防護等級：IP43（艙體整體），IP40（內部隔室）保溫性能：門板厚度≥48mm，聚氨酯防火保溫層，等效“24墻”保溫功效
防護參數	防腐等級：C3環境40年不銹蝕（鋅層≥60μm，涂層總厚≥200μm）防火等級：艙壁耐火≥3小時，材料燃燒性能A級（GB8624）
