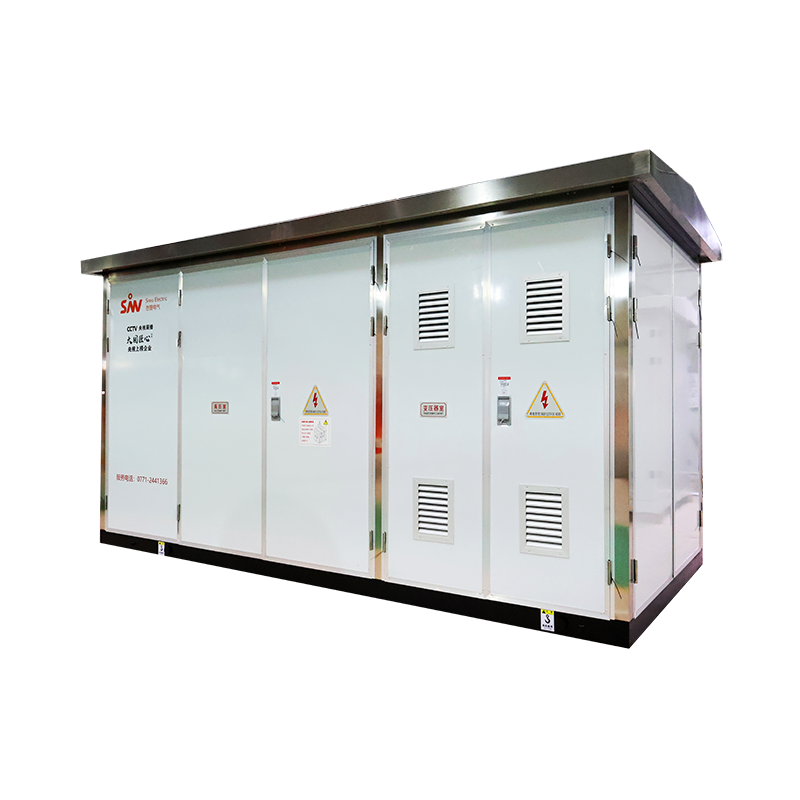

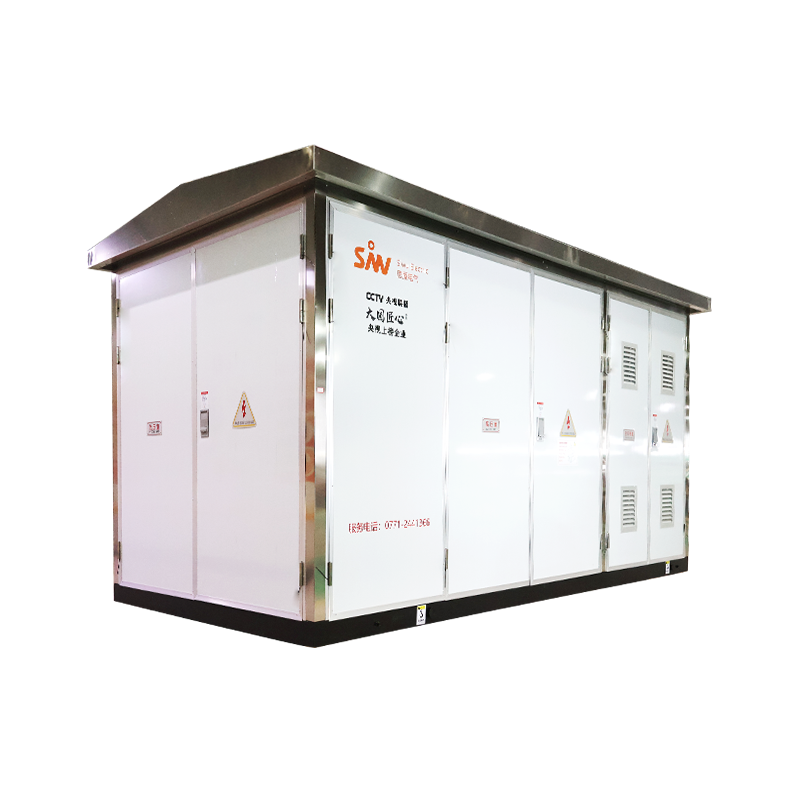

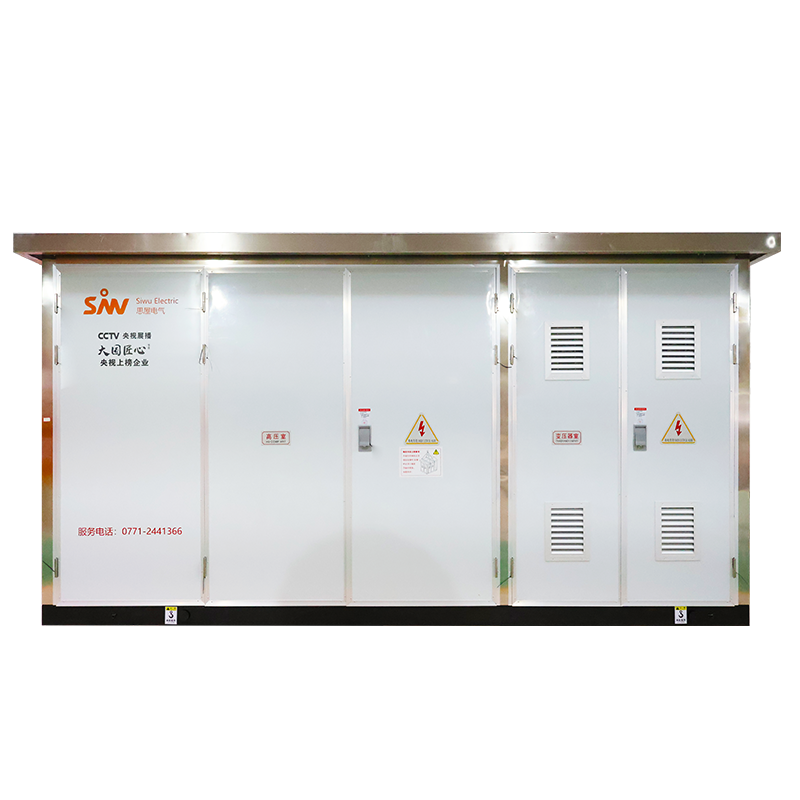

YB□-12/0.8光伏箱式變電站YB□-12/0.8光伏箱式變電站是專為光伏發電系統設計的升壓設備集合體，通常以箱式變電站形式呈現，又稱光伏升壓箱變。 可廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。 | |
|
產品詳情 規格參數 一、功能及特點 1、高壓開關設備、變壓器、低壓開關設備三位一體，成套性強。 2、高、低壓保護完善，運行安全可靠，維護簡單。 3、占地少、投資省、生產周期短、移動方便。 4、接線方案靈活多樣。 5、結構獨特: 獨特蜂窩式結構雙層(復合板)外殼牢固，隔熱又散熱通風、美觀、防護等級高，外殼材料有不銹鋼鈦合金、鋁合金、冷軋板、彩鋼板可選。 6、型式多樣: 通用型、別墅型、緊湊型等多種樣式。 7、高壓環網柜內可裝配網自動化終端(FTU)實現短路及單相接地故障的可靠檢測，具備“四遙”功能，便于配網自動化升級。
二、用途 廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。
三、正常使用條件 海拔高度不超過2500m。 環境溫度:-25℃-+40℃。 相對溫度:日平均值不大于95%，月平均值不大于90%。安裝場所:無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若超出以上條件時，用戶可與我公司協商。 高壓側 智能型一體化變電站高壓一般采用負荷開關熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級;熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大，主要技術參數見下表。對于800kV以上的變壓器，可選用ZN12，ZN28,VS1等真空斷路器保護。
低壓側 低壓側主開關采用萬能式或智能型斷路器，選擇性保護; 出線開關選用新型塑殼式開關體積小、飛弧短，最多可達30回路; 智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選用。
訂貨須知(訂貨時須注明) 1、變電站型號、數量。 2、變壓器的型號、數量。 3、高壓和低壓一次接線方案及主要元件的型號和參數。 4、外殼的材料及顏色。 5、需要附件、備件時，應提出種類和數量。 6、開關設備使用在特殊環境條件，其他特殊要求應在訂貨時詳細說明。
變壓器 智能型一體化變電站選用低損耗、油漫式、全密封S9、S10、S11系列變壓器，也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器，底部可配有小車，變壓器可方便地進出。 執行標準 本產品符合下列標準:GB/T17467-1998《高壓/低壓預裝式變電站》DL/T537-93《6-35kV箱式變電站》訂貨技術條件。 負荷開關技術參數
高壓熔斷器技術參數
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
