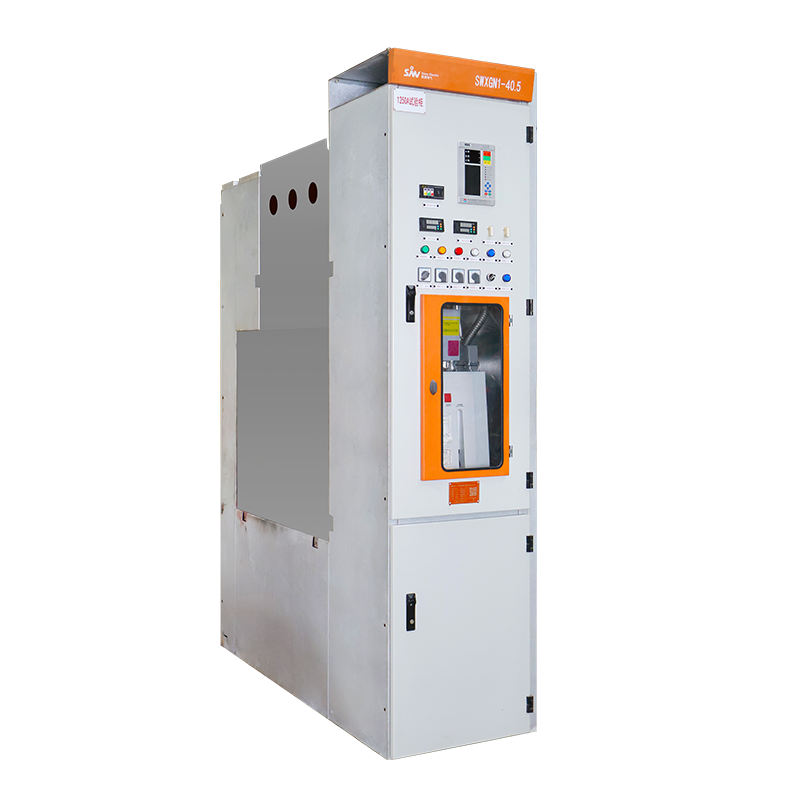

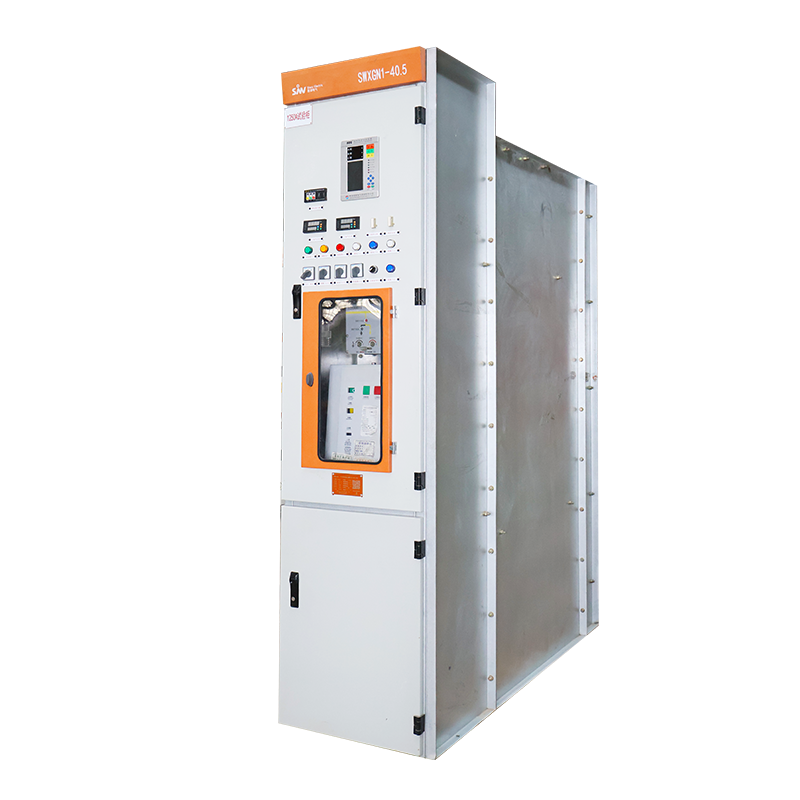

SWXGN1-40.5kV氣體絕緣金屬封閉式開關設備

1、產品特點

使用環境

? 戶內使用

本產品為戶內專用，如需戶外使用則須向制造商咨詢。

? 溫度條件

最高氣溫+40℃,最低氣溫-25℃℃,平均溫度不大于35℃。

? 濕度條件

A. 日平均濕度不大于95%,水蒸氣壓力日平均值不大于2.2kPa。

B. 月平均濕度不大于90% ,水蒸氣壓力月平均值不大于1.8kPa。

? 環境條件

無火災、爆炸危險、化學腐蝕、嚴重污穢及劇烈震動的場所。

? 海拔高度

A. 一次高壓回路絕緣水平與海拔高度無關。

B. 海拔高度大于2000m時，二次控制與輔助回路的絕緣要求或其它特殊使用要求可協商。

? 其他

超過以上規定及GB/T11022規定的正常使用條件，請與我司協商確定。

2、技術特點

? 高壓帶電部件采用氣體絕緣，不受環境影響

? 結構緊湊，占地面積小

? 采用界面絕緣結構,實現高壓部件的插接以及柜體的擴展

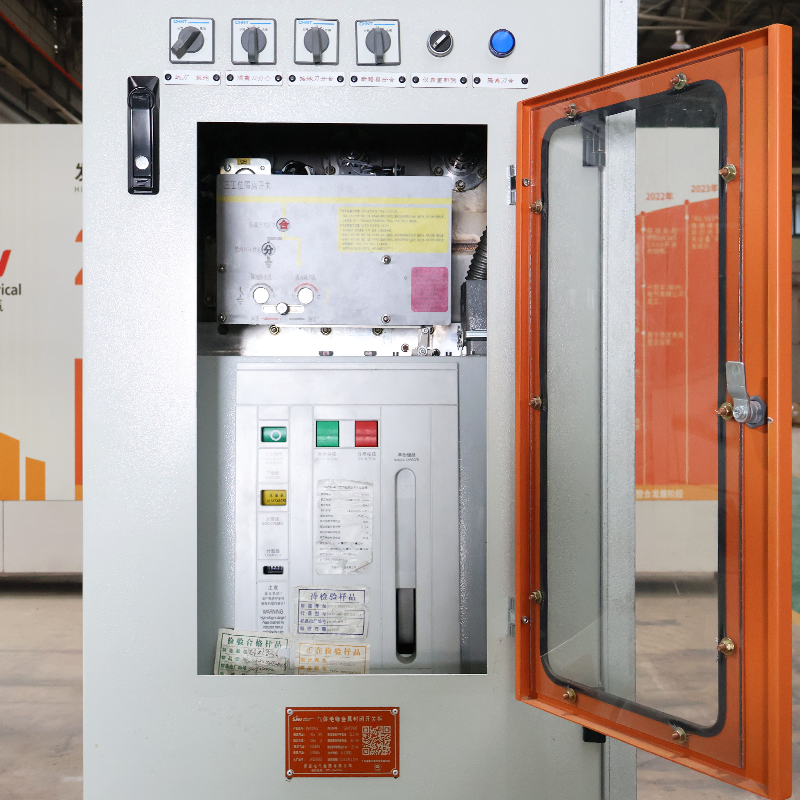

? 斷路器與隔離開關之間采用有效的聯鎖，防止誤操作

? 高壓元件組成若干標準模塊，采用插接式連接，應用方便

? 柜與柜之間采用固體絕緣母線連接，開關柜拼裝時不涉及氣體操作

? 主要一次元器件全部密封于非導磁不銹鋼焊接的氣室內,避免了電磁渦流，不受外界環境等影響。

? 氣箱內部充以具有優異絕緣性能及導熱性能的微壓SF6氣體，運行更加可靠。

? 氣箱采用一體化設計制造,簡化了密封結構。關鍵的靜密封結構采用大密封面的多重密封,旋轉動密封采用磁流體密封,漏氣率極低。

? 產品實現了模塊化設計,柜間采用插接式絕緣母線連接器連接,安裝方便，方案齊全,擴展靈活,現場并柜不涉及氣體操作。

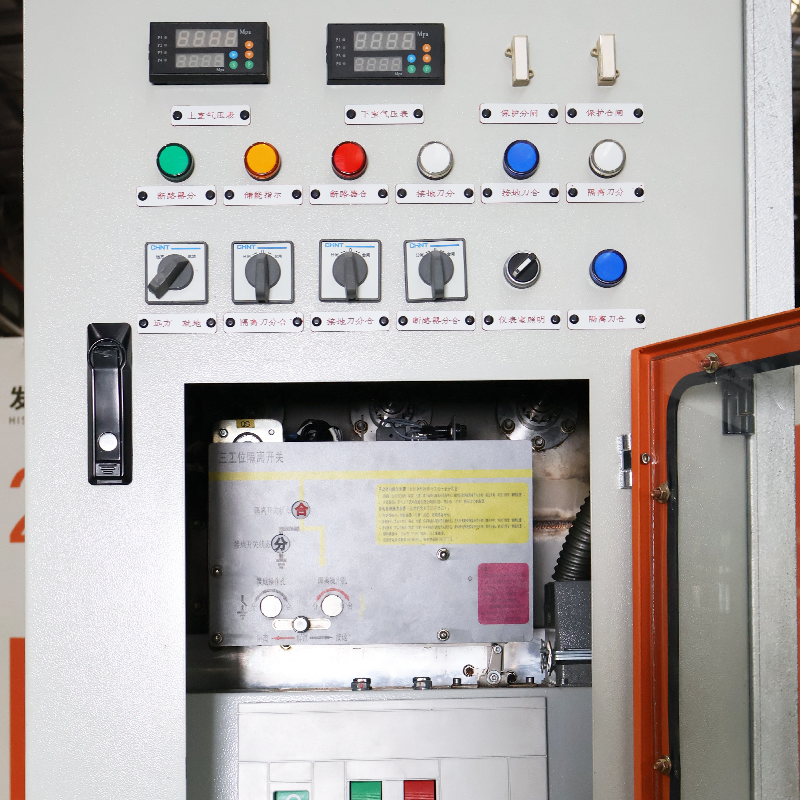

? 產品可實現手動、電動操作,操作機構成熟可靠,并具備完善的機械和電氣連鎖能夠有效的防止因誤操作而可能導致的人身傷害和設備損害。

? 產品設計結構緊湊,相比傳統的空氣絕緣的開關設備體積顯著減小,占地面積節省30%~70%,特別適合空間緊張的場合,如地下軌道交通、車載移動變電站等,能有效降低工程綜合成本。

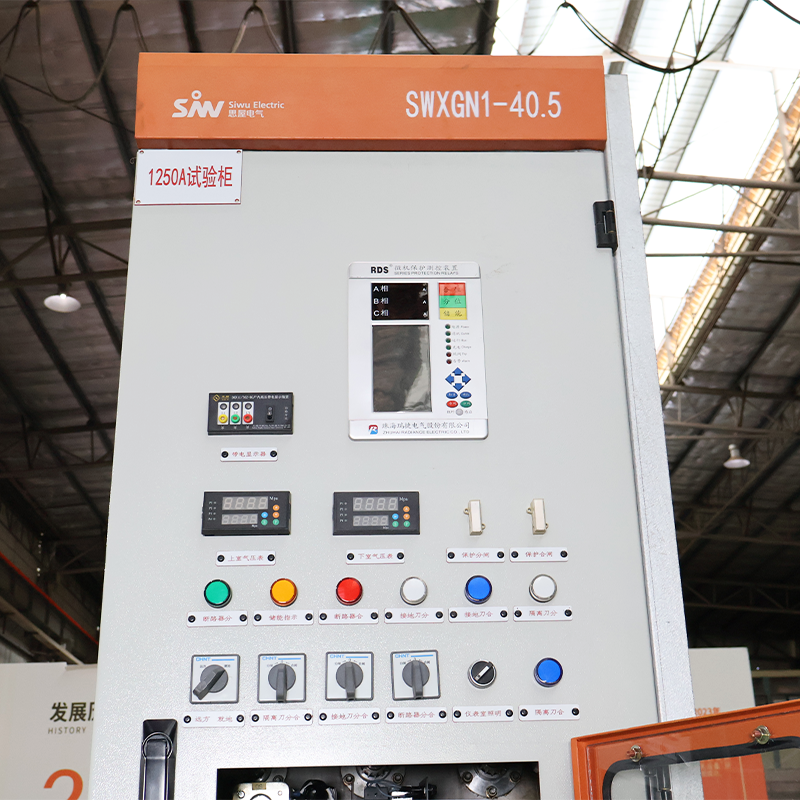

? 基于微處理器的保護及系統技術,集保護、控制、計量、監測、通訊功能于一體,實現綜合自動化要求,可以完全實現無人值守。

3、結構示意圖

? 產品總體為模塊化組裝結構。總體由六個獨立功能隔室組成,即儀表及操縱機構隔室、母線及三工位開關氣室、后泄壓隔室、斷路器氣室、電纜隔室,低壓隔室,組裝極為方便。

? 兩氣箱采用一體化設計制造,母線氣室內部安裝三工位開關、母線連接裝置。斷路器氣室內部安裝真空斷路器及3#內錐式電纜插座,可根據不同功能需要增加不同型號內錐插座,滿足擴展功能需要。

? 兩個氣室分別設置壓力釋放裝置,當充氣隔室內部壓力超過一定限值時,壓力釋放裝置自動打開,釋放氣體,以確保操作人員和設備安全。

? 兩個氣室分別設置SF6氣體密度繼電器或具有遠傳功能的密度傳感器,用以監測充氣隔室內部的氣體密度,并發出信號,確保設備安全運行。

技術參數
