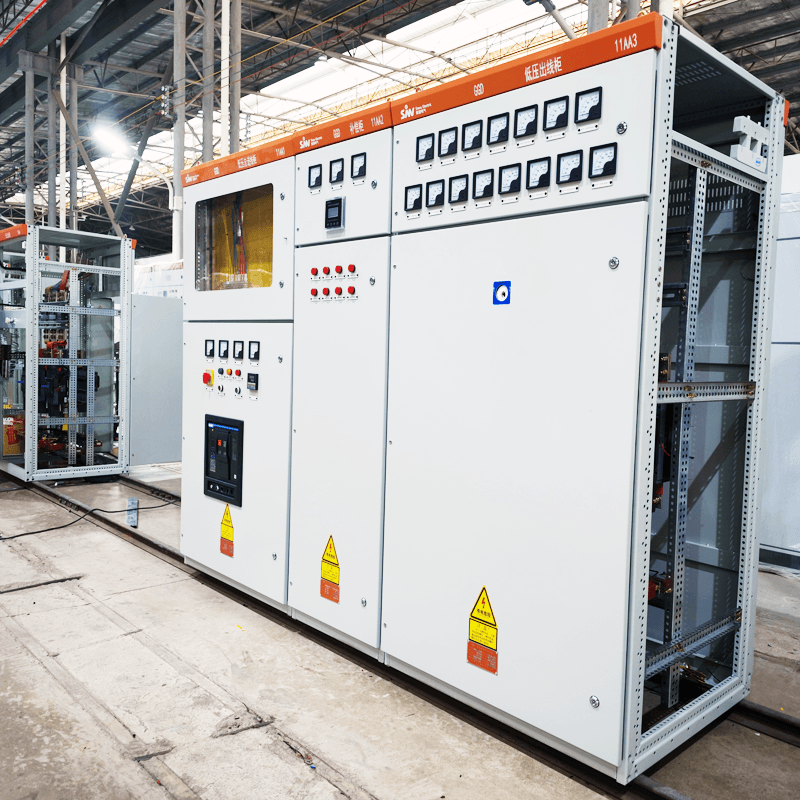

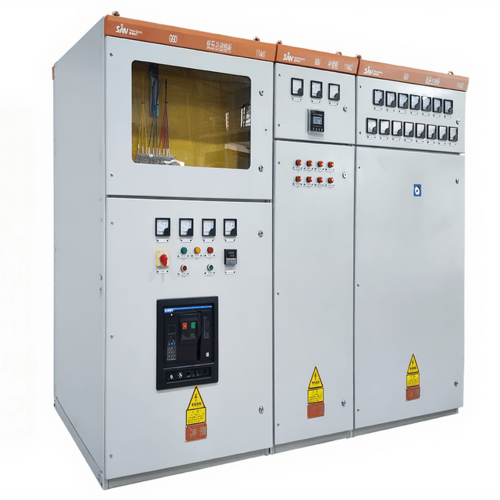

SWGGD低壓成套開關設備

一、正常使用條件

環境溫度:-50℃~+40℃，且24H內的平均溫度不超過+36℃。

海拔高度:不超過2500m。

相對濕度:在周圍空氣溫度為+40℃時不超過50%。在較低溫度下可以有較高的相對濕度(如:+20℃時為90%)，考慮到溫度的變化允許產生適度的凝露設備安裝時與垂直面的傾斜度應不超過5°。

設備應安裝在無劇烈震動、無沖擊及無腐蝕的場所。注:如果上述條件不能滿足時用戶有特殊要求時可與本公司協商解決。

二、輔助電路方案

輔助電路的設計分供用電方案和發電廠方案兩部分。

三、主母線

額定電流在1500A及以下時采用單銅排母線。額定電流大于1500A時采用雙銅排母線。母線的搭接面均采用塘錫工藝處理。

3.1水平母線選用

3.2中性接地母線選用

SWGGD柜主要采用國內已能批量生產的電器元件。如DW17、D220、DW15等，柜架斷路器也可選用DW45、CW1、AE、M、F等，塑殼斷路器選用D2253、TM30、NS等國內外較先進的電器元件。

HD13BX和HS13BX型旋轉操作式刀開關是專為滿足SWGGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。

如設計部門根據用戶需要，選用性能更優良，技術更先進的新型電器元件時，因SWGGD柜具有良好的安裝靈活性，一般不會因更新電器元件造成制造和安裝方面的困難。

d.為進一步提高電路的動穩定能力，SWGGD柜的母線支撐采用專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO復合材料熱塑成型，絕緣強度高、自熄性能好，結構獨特，只需調整積木式間塊即可方便地組合成單母線或雙母線夾。絕緣支撐是套筒式模壓結構，成本低、強度高、解決了老產品爬電距離不夠的缺陷。

四、結構特點

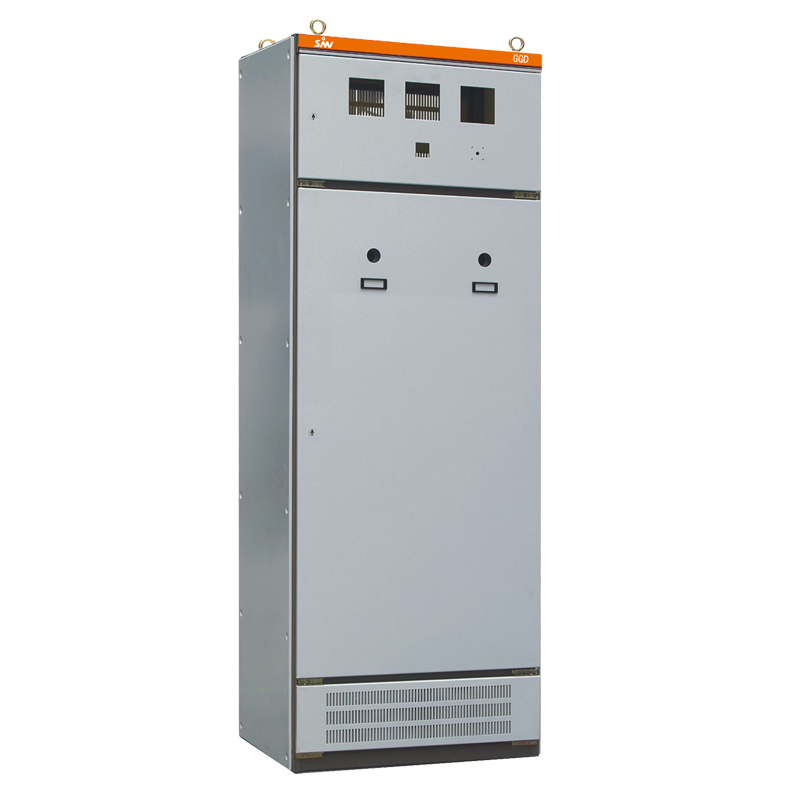

1、SWGGD型交流低壓配電成套開關設備的柜體采用通用柜的形式，框架用C型材組裝而成，框架零件及專用配套零件由本公司生產配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模數的安裝孔，通用系數高。可以使工廠實現預生產。既縮短了生產制造周期，也提高了工作效率。

2、SWGGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱時，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

3、SWGGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方。

4、柜門用轉軸式活動鉸鏈與構架相連、安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條，關門時門與框架之間的嵌條有一定的壓縮行程。能防止門與柜體直接碰撞，也提高了門的防護等級。

5、裝有電器元件的儀表門用多股軟錒線與框架相連。柜內的安裝件與框架間用滾花墊圈連接，整柜構成完整的接地保護系統。

6、柜體表面采用高壓靜電噴塑粉工藝處理。具有附著力強，質盛好。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。

7、柜體的項蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

8、柜體的防護等級為IP30.用戶也可根據使用環境的要求在IP20-P30之間選擇。

技術參數

產品外形及安裝尺寸
