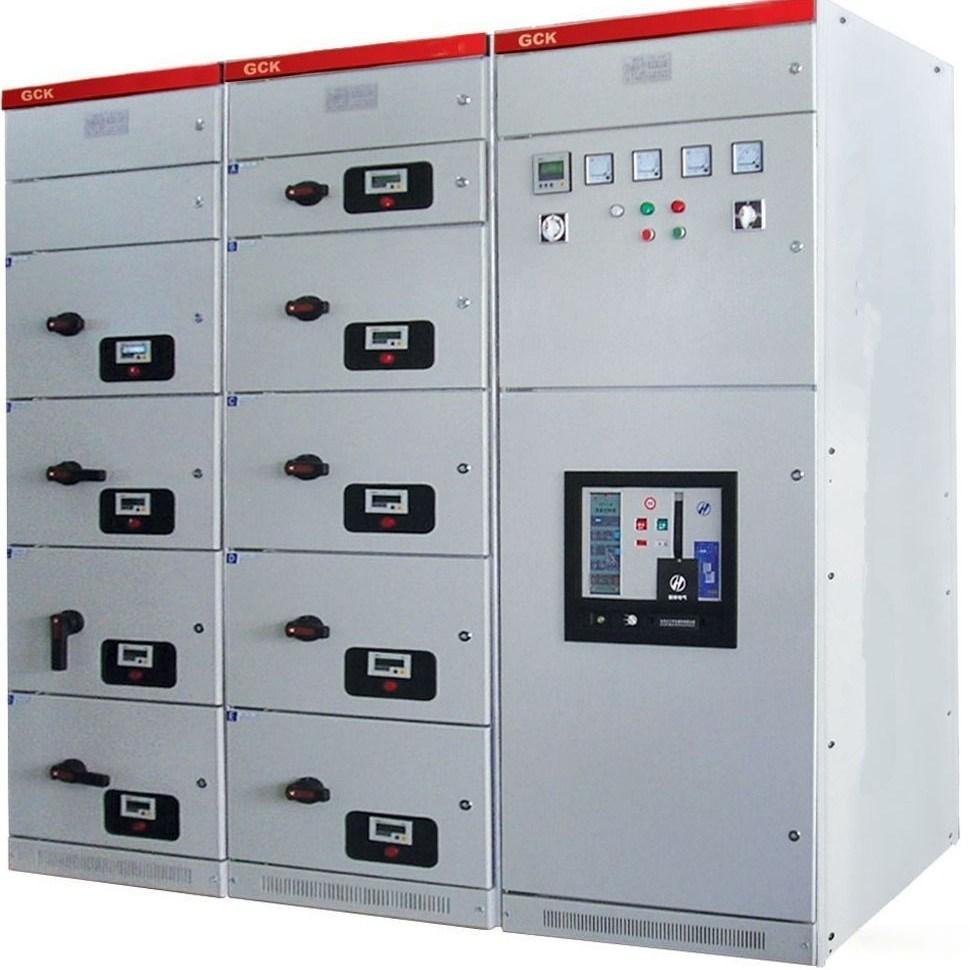

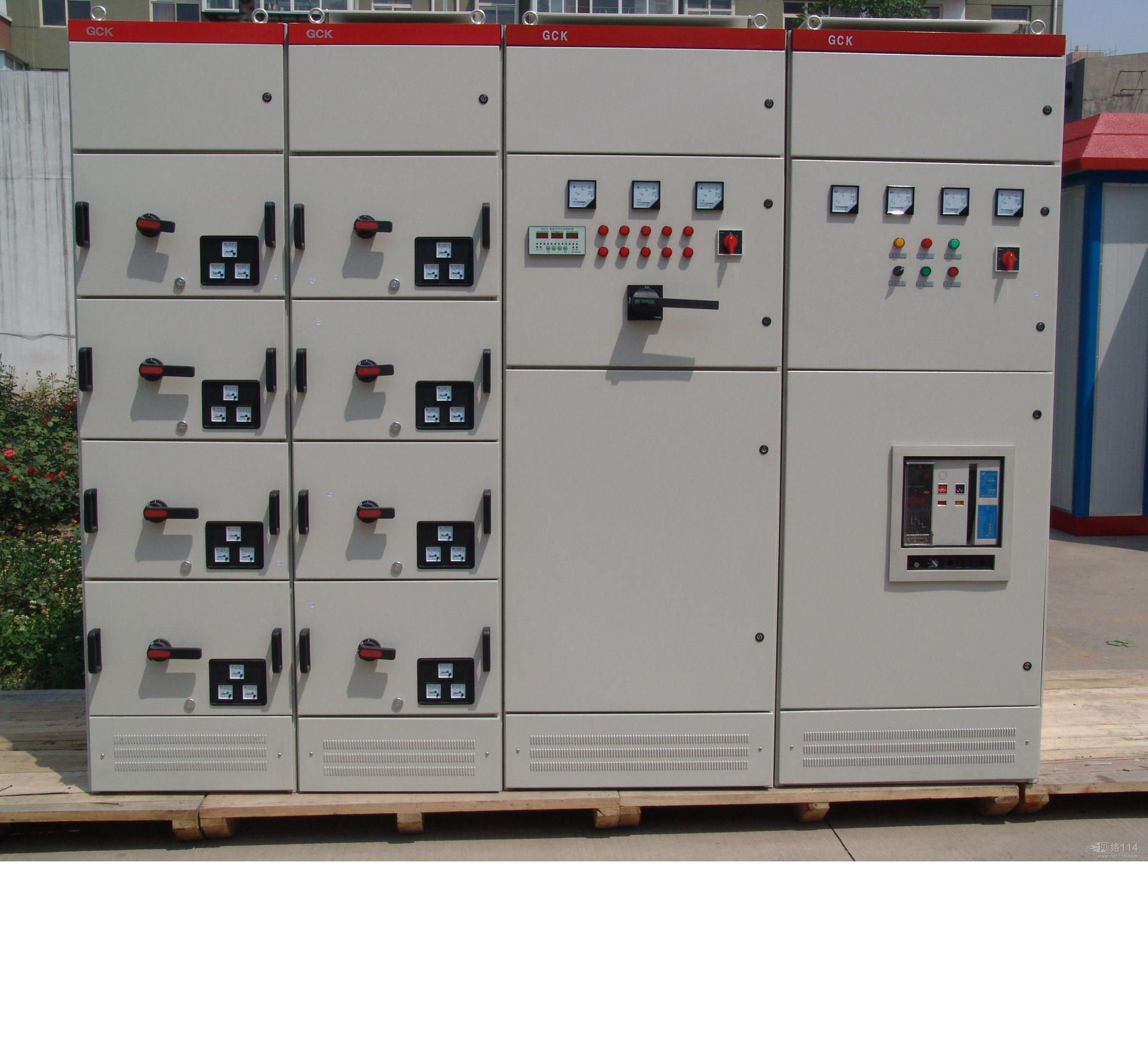

SWGCK型低壓抽出式成套開關設備

一、適用范圍

SWGCK(功能等同于或優于GCL)低壓抽出式成套開關設備(以下簡稱“開關設備”)適用于額定工作電壓380V，交流三相四線、三相五線系統，

作為電力系統的發電廠、變電站、工礦企業和高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集中控制之用。

本產品符合:GB7251.12-2013《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式開關設備》、《IEC60349低壓成套開關設備和控制設備》標準。

二、正常使用條件

海拔高度:2500m及以下。

環境溫度:-15℃~+40℃，日平均溫度不高于+35℃。

相對濕度:在溫度為+40℃時不超過50%;在溫度較低時允許有較高的相對濕度，有可能偶然產生凝露;例如+20℃時為90%。

沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

與垂直面傾斜不超過5°。

適用于以下溫度的運輸和儲存過程，-25℃~+55℃，在短時間內(不超過24h)不超過+70℃。

如上述使用條件不能滿足時，應由用戶在訂貨時向本公司提出協商解決。

三、主要技術參數

額定絕緣電壓:660V、1000V。

額定工作電壓:380V、660V。

輔助電路額定電壓:AC 220V、380V、DC 110V、220V。

額定頻率:50Hz~(60)HZ。

額定電流:水平母線≤6300A; 垂直母線630A、800A,1200A。

額定短時耐受電流:50、80kA/1s，中性母線30kA/1S。

額定峰值電流:105kAV0.1S，50k~0.1S。

功能單元(抽屜)分斷能力:50kA(有效值)。

外殼防護等級:IP30、IP40。

母線設置:三相四線制、三相五線制。

操作方式:就地、遠方、自動。

四、結構特點

SWGCK的基本框架為組合裝配式結構，柜架的全部結構件都經過鍍鋅，噴塑處理，通過螺釘緊固互相連接成基本柜架，再按需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的控制中心柜，本柜結構有下列特點。1 柜架

柜架采用C型材組裝而成，柜架零件及專用配套零件由本公司配套供貨，保證柜體的精度和質量。

1.1 零部件的成型尺寸，開孔尺寸，設備間隔實行模數化。(模數E=20mm，下同)。

1.2 內部結構件采用鍍鋅處理。

1.3 柜體頂蓋為可折卸式，拿掉頂蓋可以看到柜頂的四角裝有吊環，用于起吊和裝運。

1.4 外部經磷化處理;然后采用靜電環氧粉末噴涂。

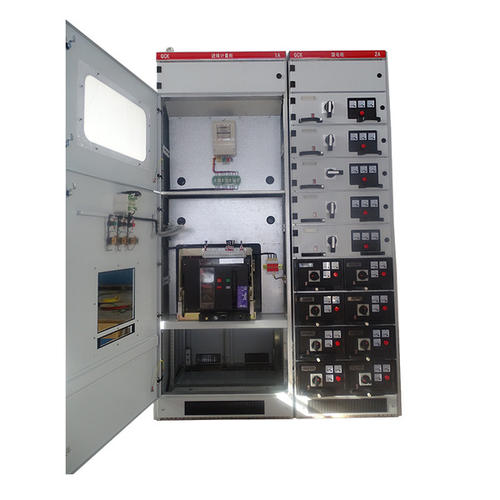

1.5 柜架分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散和便于帶電維修。

主要技術參數

額定絕緣電壓:660V、1000V。

額定工作電壓:380V、660V。

輔助電路額定電壓:AC 220V、380V、DC 110V、220V。

額定頻率:50Hz~(60)HZ。

額定電流:水平母線≤6300A; 垂直母線630A、800A,1200A。

額定短時耐受電流:50、80kA/1s，中性母線30kA/1S。

額定峰值電流:105kAV0.1S，50k~0.1S。

功能單元(抽屜)分斷能力:50kA(有效值)。

外殼防護等級:IP30、IP40。

母線設置:三相四線制、三相五線制。

操作方式:就地、遠方、自動。

4、產品外形及安裝尺寸
