12kV環保氣體絕緣金屬封閉式開關設備

城鄉電網的電力經過高壓一次變電到12KV后，需要大量的區域性二次變電站將電力分配到用戶終端，配電設備的安全性和可靠性能直接影響配電網絡的穩定性。思屋電氣集團結合多年的產品研發與生產經驗，開發的新型SF6氣體絕緣開關設備，既適合網絡節點或用戶終端的要求，又滿足各種二次變電站對緊湊型開關柜靈活使用的需要。

產品特點

1、產品正常使用條件

? 溫度條件

最高氣溫+40°C,最低氣溫-25°℃,平均溫度不大于35°C。

? 濕度條件

1.日平均濕度不大于95% 水蒸氣壓力日平均值不大于2.2kPa。

2.月平均濕度不大于90% 水蒸氣壓力月平均值不大于1.8kPa。

? 環境條件

1.無火災、爆炸危險、化學腐蝕、嚴重污穢及劇烈震動的場所。

2.地震烈度不超過8級。

? 海拔高度

1.一次高壓回路絕緣水平與海拔高度無關。

2.SF6氣體絕緣開關設備海拔高度大于2000m、環保氣體絕緣開關設備海拔高度大于4000m時，二次控制與輔助回路的絕緣要求或其它特殊使用要求可協商。

? 其他

超過以上規定及C/T11022規定的正常使用條件，請與我司協商確定。

2、技術特點

模塊化設計

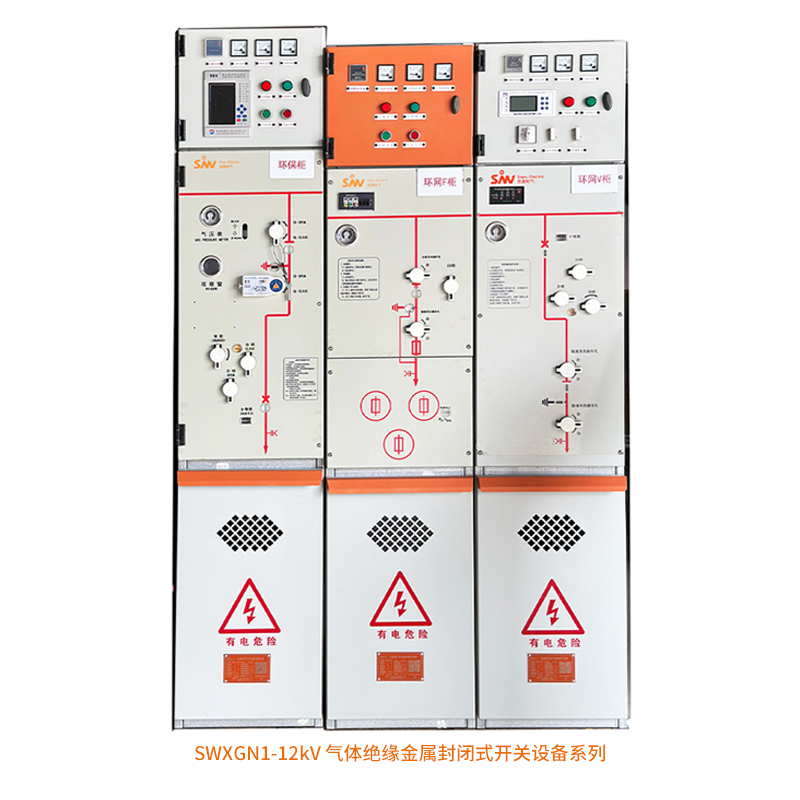

開關設備分為單元柜模塊方案和共箱型方案。在共箱方案中，同一個絕緣氣室內，最多可以配置6個模塊，要采用拓展母線將開關柜連接，實現半模塊化結構，也可以通過所有單元模塊之間使用拓展母線的方式實現全模塊配置。通過不同模塊組合可以形成由簡單到復雜的配電方案，滿足二次變電站和開閉所的各種配置要求。

機構緊湊

根據功能不同，所有模塊最寬不超過600MM，最小為420MM寬，所有單位的電纜連接套管對地高度一致，方便了現場施工。

不受環境影響

所有高壓帶電部分安裝在密封箱體內，箱殼采用不銹鋼焊接充以0.02MPa的干燥空氣，防護等級為IP67，拓展母線為完全絕緣和屏蔽，以保證不受外部環境變化的影響。可安裝于潮濕、多沙多塵、鹽霧、礦山、箱式變電站和空氣污染易引發表面污閃的場所。

高可靠的人身安全

所有帶電部分封閉在氣室中，開關柜具有可靠的泄壓通道，隔離和接地開關為一體式三工位開關，簡化了相互之間的聯鎖，電纜室蓋板與開關之間具有可靠的機械連鎖。
